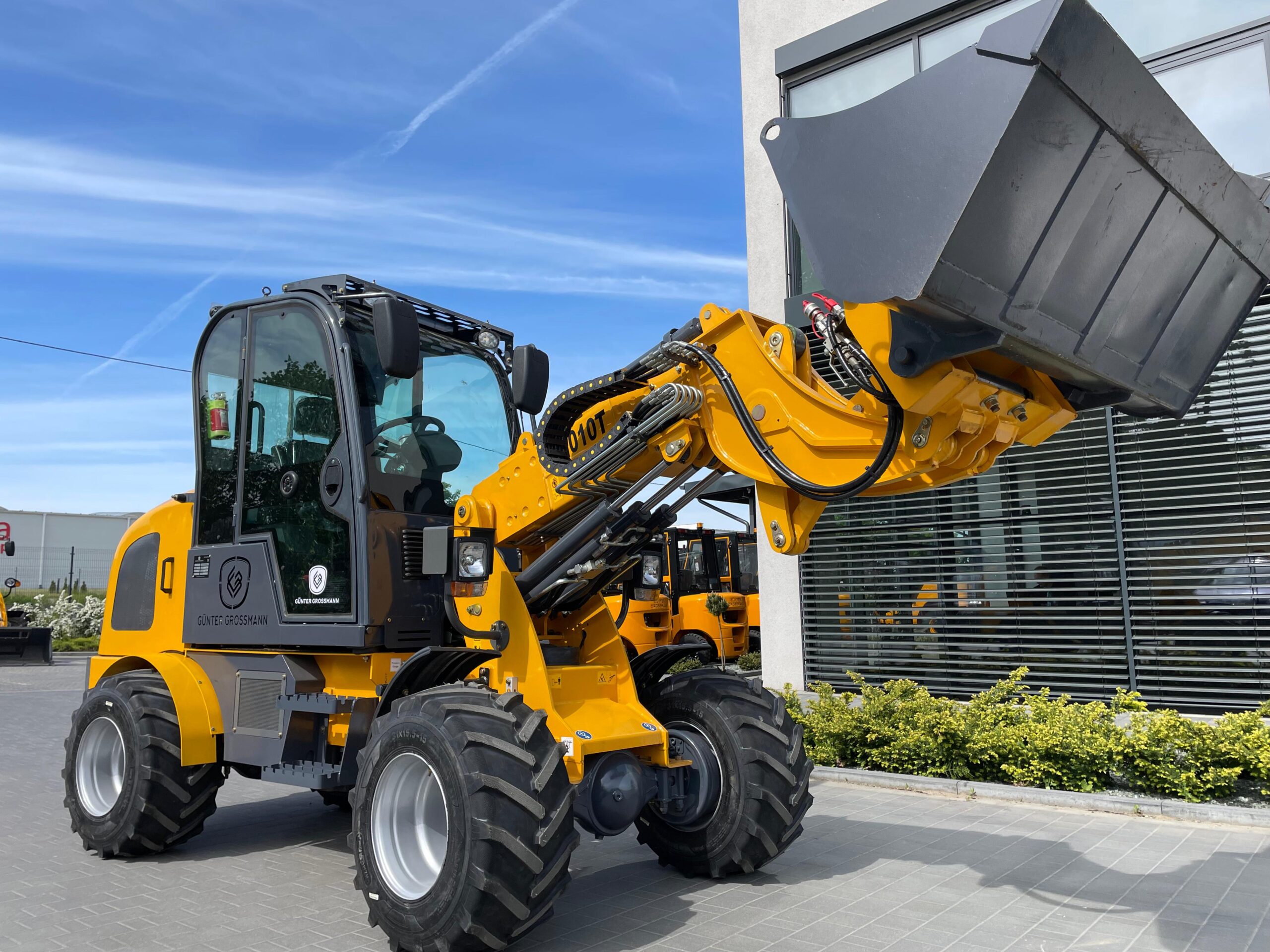

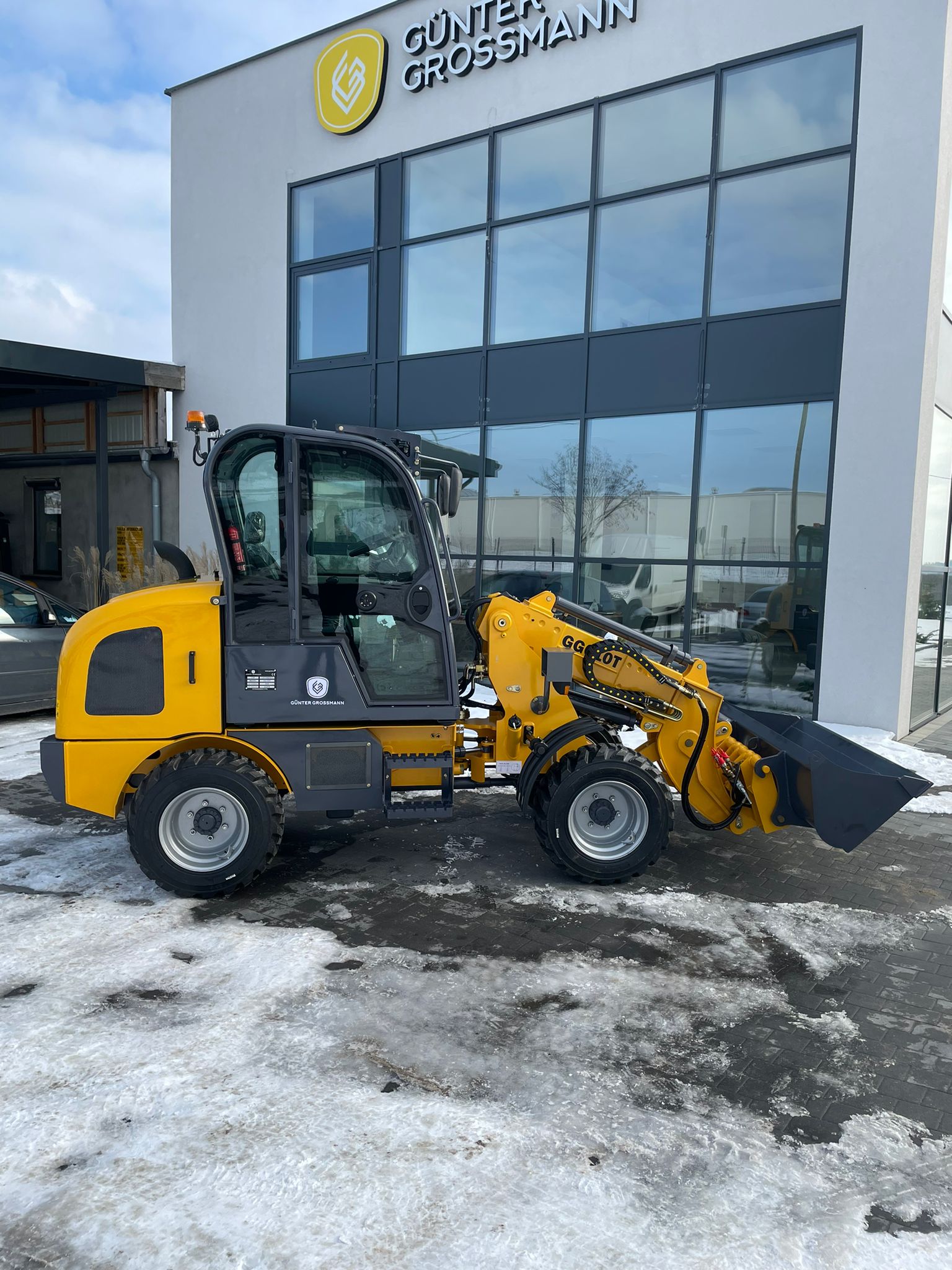

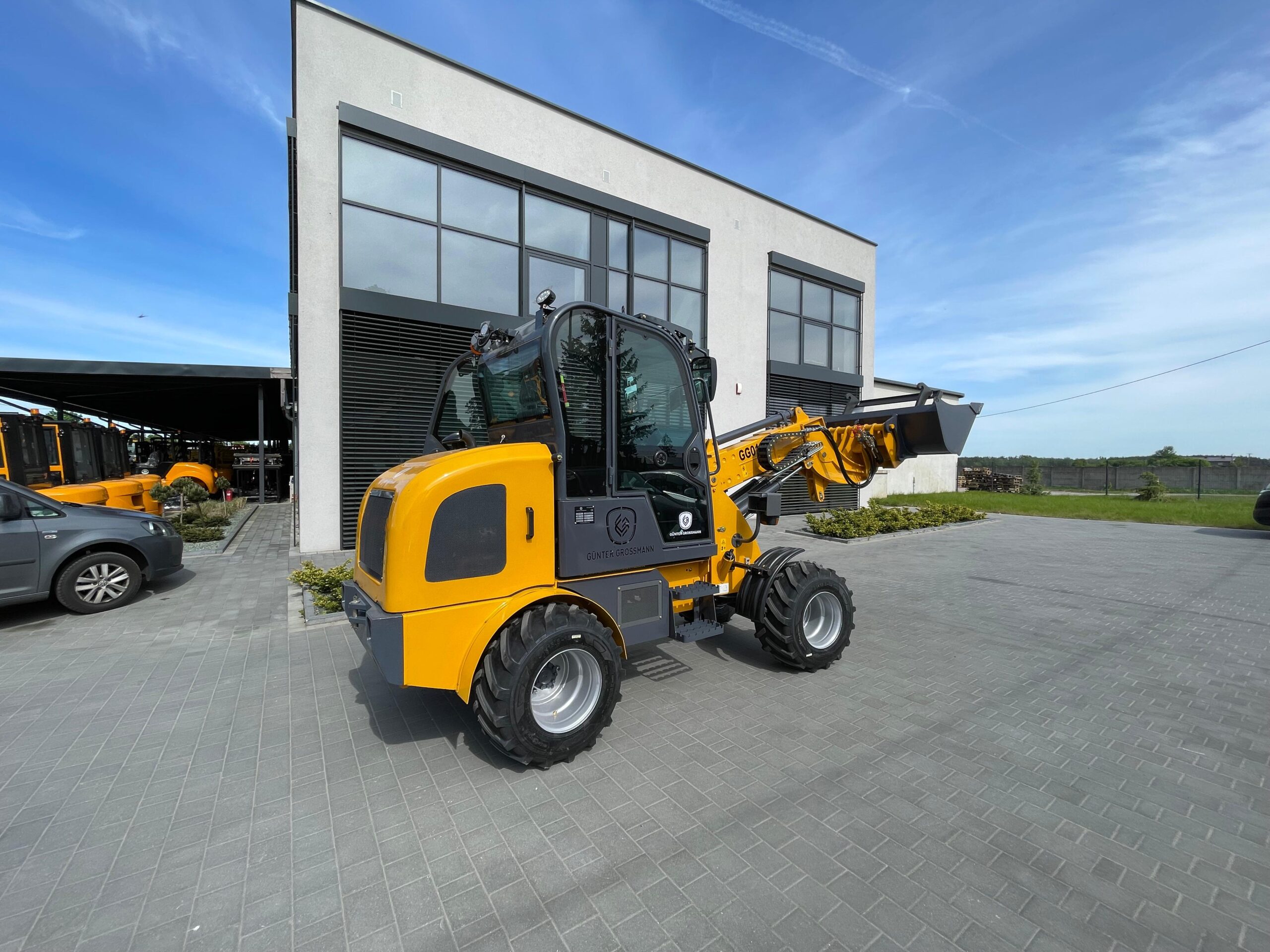

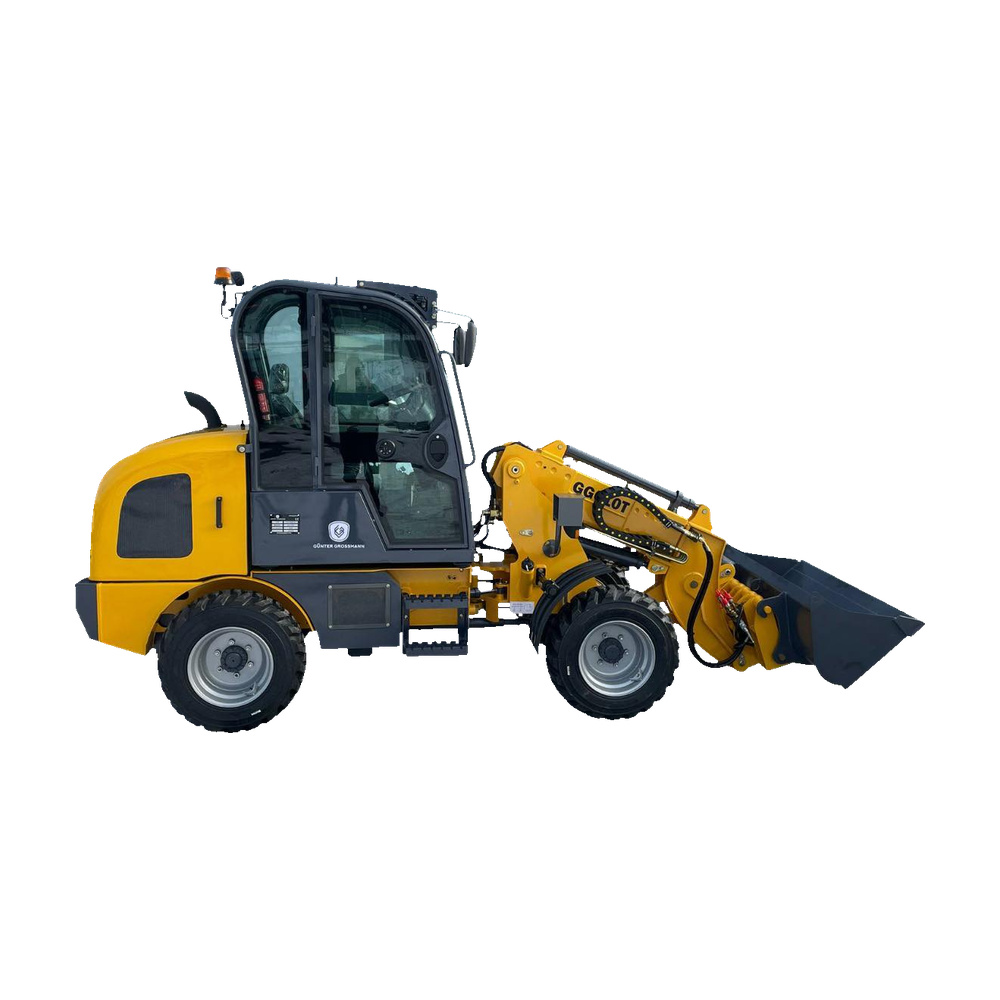

GG 010 Teleskop

Délka: Celková délka (lopata v poloze na zemi) 4600 mm
Celková výška 2400 mm
Celková šířka 1550 mm


A Maximální pracovní výška s uneseným příslušenstvím 4131 mm
B Výška při maximálním zdvihu ramene (k ose lopaty) 3442 mm
C Výška vysypu při maximálním zdvihu (osa výsypu) 3227 mm
D Výška nákladní osy při maximálním zdvihu (bod otáčení příslušenství) 2753 mm
E Celková délka s lopatou 4827 mm
F Délka od přední pneumatiky k zadní hraně podvozku 3367 mm
G Vzdálenost od přední osy k čelu lopaty v spodní poloze 876 mm
H Rozvor 2173 mm
I Výška k horní hraně zadní rámu / krytu motoru 1399 mm
J Celková výška stroje 2434 mm
K Světlá výška 248 mm

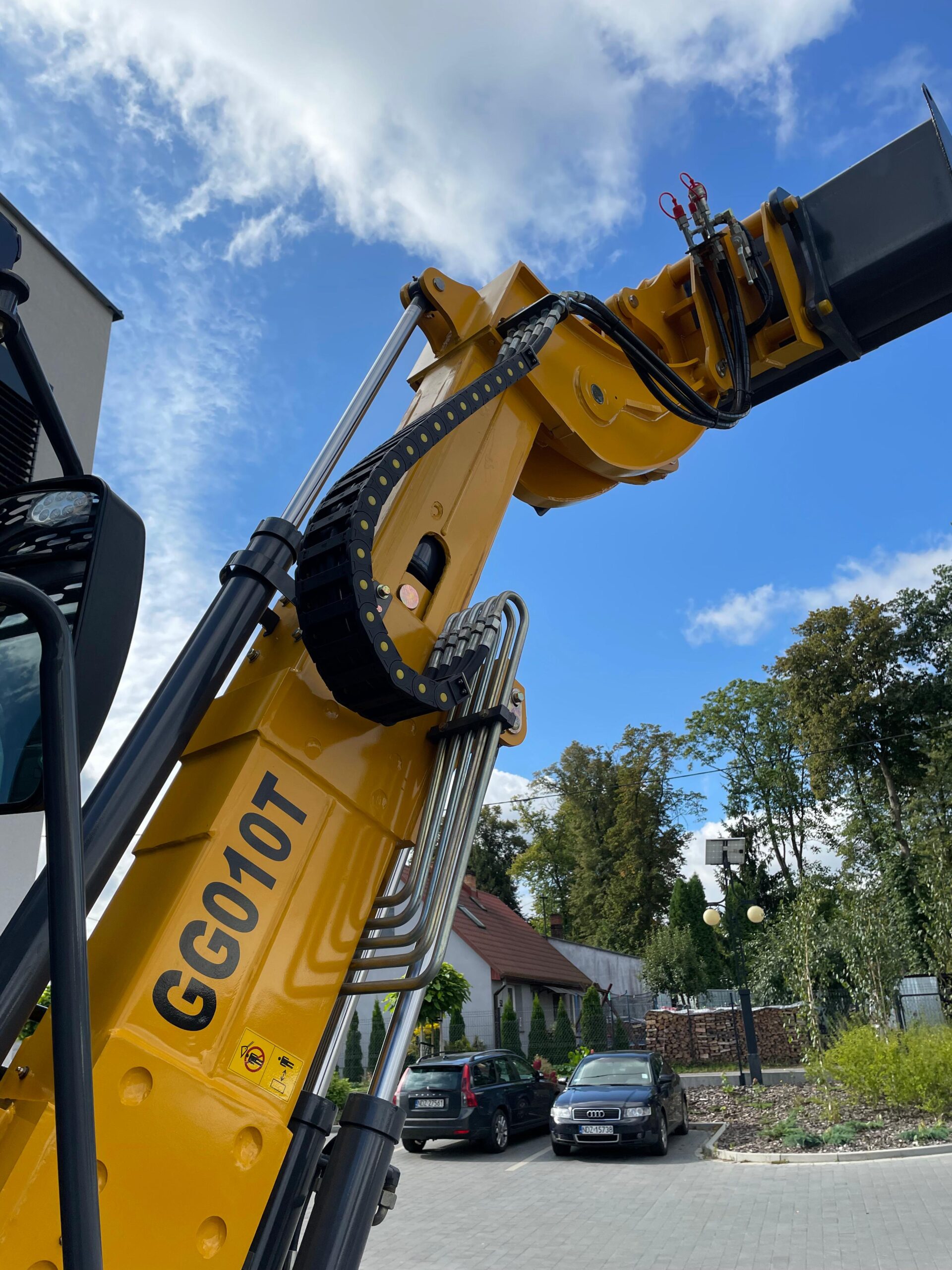

L Maximální dosah teleskopu 1372 mm
M Úhel vysypu lopaty při maximálním zdvihu 32,46 °
N Úhel zdvihu ramene nahoru (při maximálním zdvihu) 55,10 °
O Úhel náběhu lopaty (v pracovní poloze na zemi) 35,57 °
P Světlá výška pod lopatou v pracovní poloze 101 mm
R Celková šířka (měřeno po vnějších okrajích pneumatik) 1520 mm
S Rozchod kol (měřeno po vnitřních okrajích pneumatik) 1175 mm
T Minimální světlá výška podvozku 231 mm
mm

Objem lopaty 0.4 ↔︎ 0,5 m3
Šířka lopaty 1550 mm
Maximální trhací síla 28 kN
Jmenovité zatížení 1000 kg
Provozní hmotnost 2800 kg
Pohon Pohon všech čtyř kol
Minimální poloměr otáčení 4600 mm
Výška výsypu 3800 mm
